Referenzprojekt:
achteckiger Gartenpavillon mit integrierter Holzterrasse
Dieses Referenzprojekt zeigt beispielhaft, wie ein individueller Holzpavillon vom 3D-Modell über Untergrund und Konstruktion bis zur fertigen Ausführung entsteht. Die einzelnen Bauphasen werden hier kompakt, übersichtlich und nachvollziehbar dargestellt.
Projektüberblick
Gezeigt wird ein individuell geplanter achteckiger Gartenpavillon mit eingelassener
Holzterrasse. Das Projekt wurde in mehreren Schritten umgesetzt – von der CAD-Planung über die
Vorbereitung des Untergrunds und die Montage der Grundkonstruktion bis hin zur Dachausbildung und Fertigstellung.
Schritt 1 · Planung & 3D-Modell
CAD-Zeichnung als Grundlage für Proportion, Abstimmung und Abbund
Entsprechend der Kundenwünsche wird zunächst ein 3D-Modell erstellt. Es dient dazu,
Proportionen, Form und gewünschte Wirkung des Pavillons individuell darzustellen und gemeinsam abzustimmen.
Das Modell bildet die Grundlage für den späteren Abbund der Konstruktion.
•
Wunsch: achteckiger Pavillon mit eher schlanken Holzquerschnitten
•
Grundlage für Ausführung, Proportion und spätere Fertigung

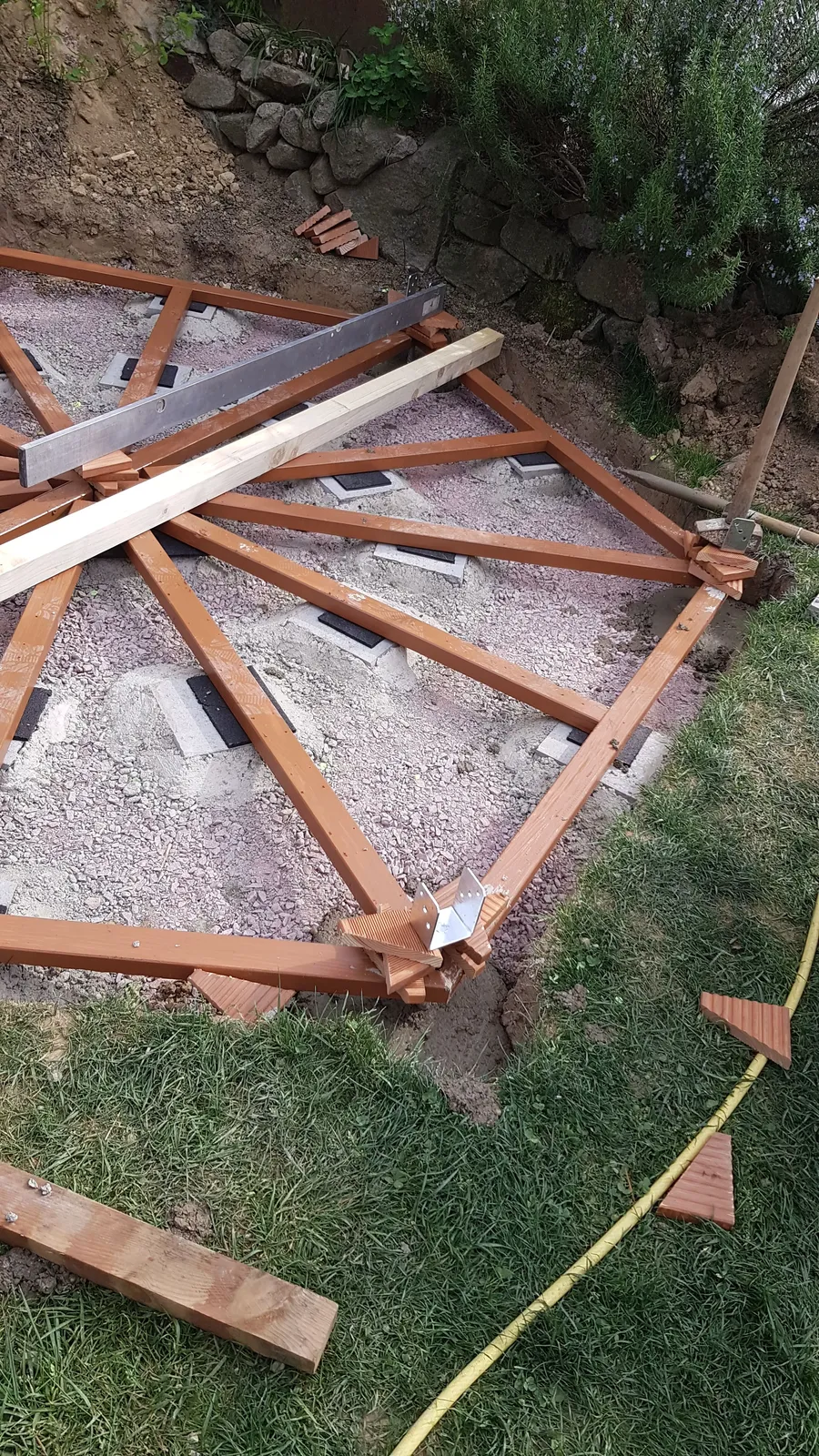

Schritt 2 · Untergrund & Vorbereitung
Vorbereitung des Untergrunds für Terrasse und Pavillonkonstruktion
Auf Wunsch wurde eine Holzterrasse mitgeplant, die im Boden eingelassen werden sollte,
damit der Pavillon ebenerdig vom Rasen aus begehbar ist. Der Bereich wurde ausgehoben,
mit Split versehen und verdichtet. Die Unterkonstruktion wurde bauphysikalisch sauber vom Untergrund getrennt.
•
Vorbereitung des Geländes mit Split und tragfähigem Aufbau
•
Pfostenhalter werden fachgerecht positioniert und einbetoniert

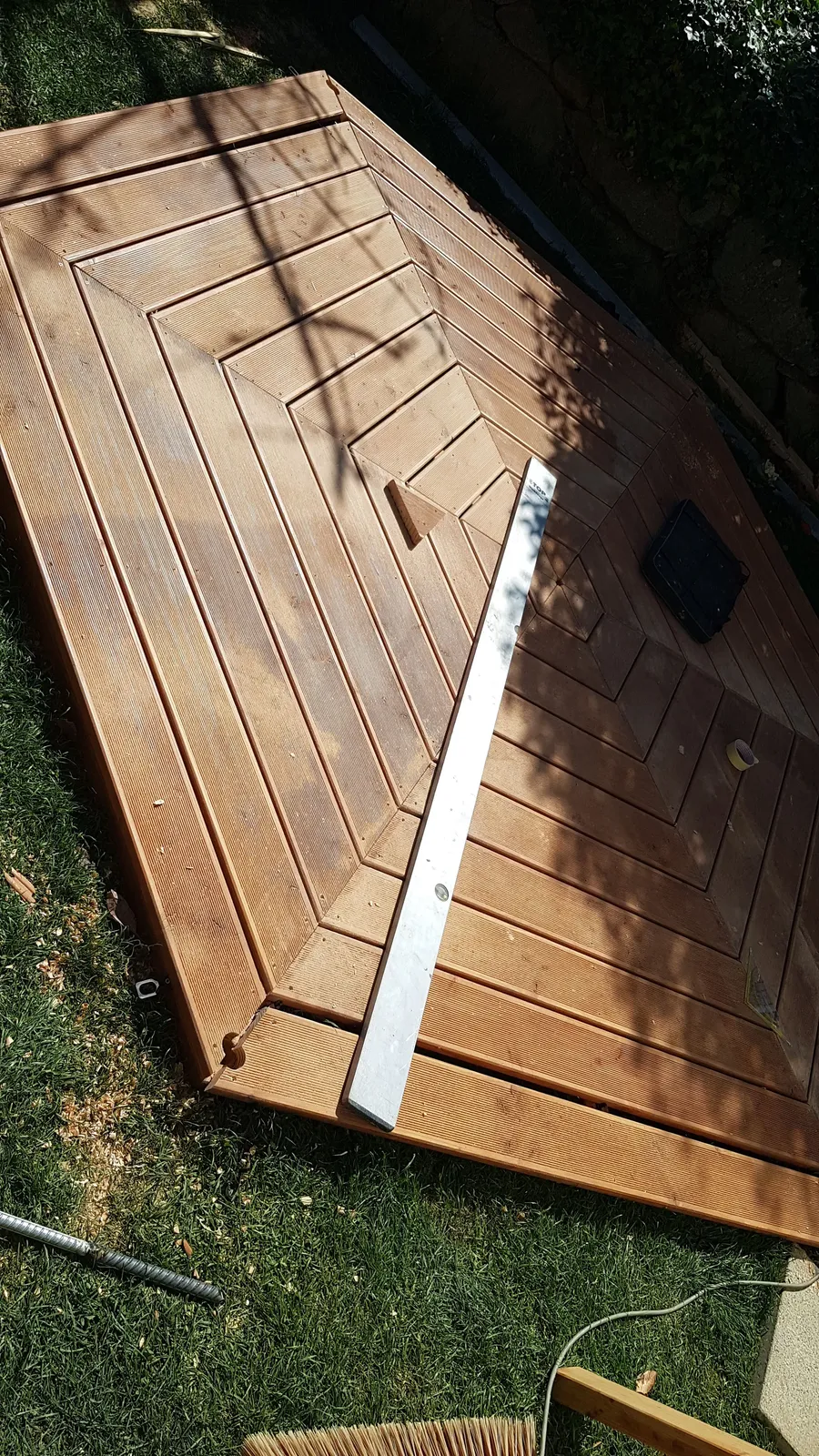

Schritt 3 · Holzterrasse
Montage der vorbereiteten achteckigen Holzterrasse
In diesem Schritt wurde die zuvor vorbereitete achteckige Holzterrasse eingebaut.
Sie bildet die hochwertige Basis des Pavillons und fügt sich durch die vorherige Planung sauber
und ruhig in das Gelände ein.
•
Polygonale Terrassenfläche als gestalterische und funktionale Basis
•
Aufwändig vorbereitet und in das Gelände integriert

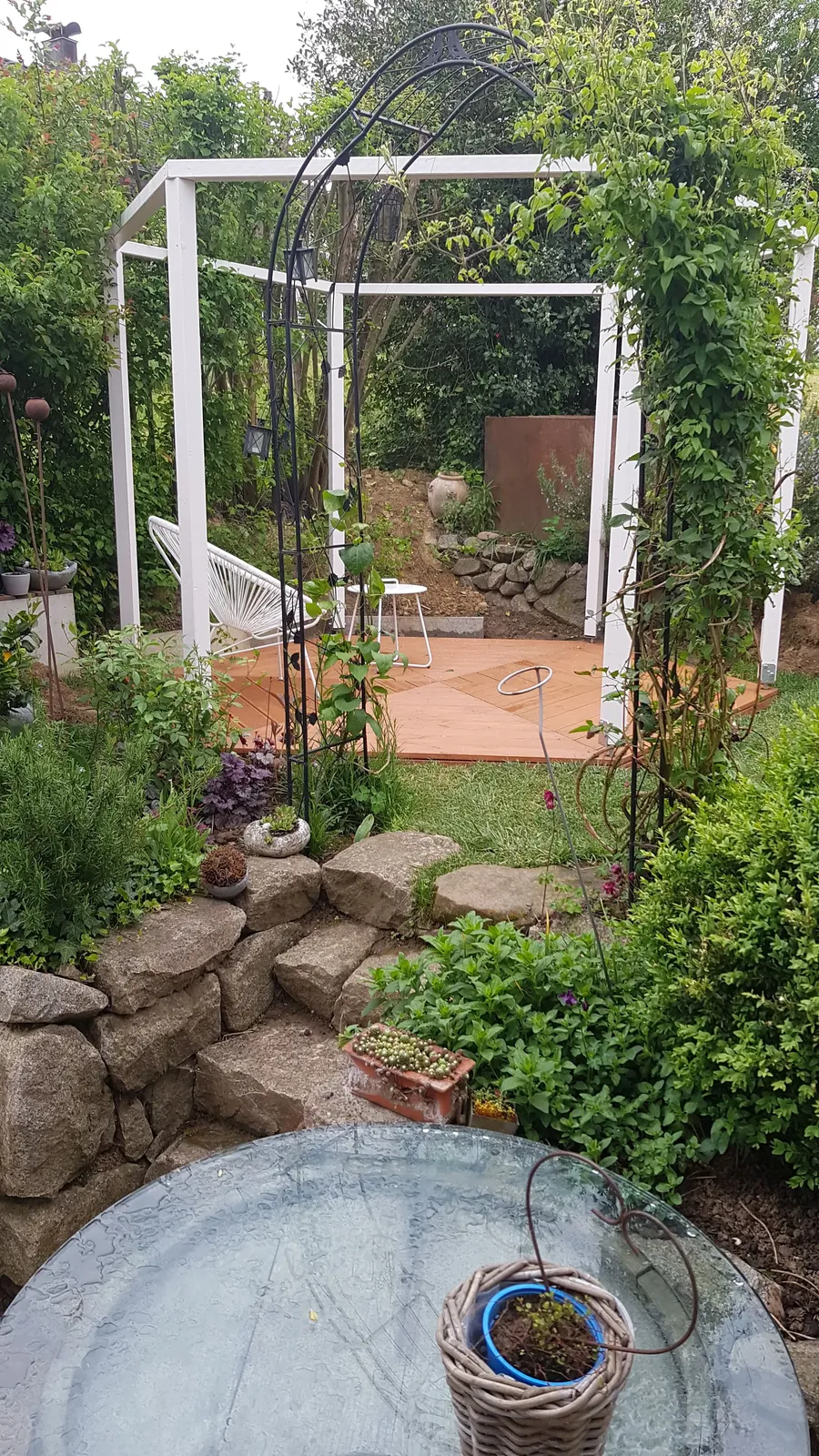

Schritt 4 · Grundkonstruktion
Montage von Pfosten und achteckigem Pfettenkranz
Nach der Vorbereitung des Untergrunds folgt die Grundkonstruktion des Pavillons.
Dabei werden die Pfosten montiert und der achteckige Pfettenkranz hergestellt,
der später die Dachkonstruktion aufnimmt.
•
Tragende Grundstruktur für Dach und Raumwirkung
•
Die spätere Form des Pavillons wird bereits klar sichtbar
Schritt 5 · Dachkonstruktion
Dachaufbau mit Gratsparren, Schiftern und Schalung
Im nächsten Schritt entsteht die Dachkonstruktion mit Gratsparren und Schiftern.
Anschließend folgt die Nut- und Feder-Schalung. In diesem Projekt wurde als obere Lage
Dachpappe verwendet.
•
Klassischer Dachaufbau mit Schalung und sauberer Geometrie
•
Sichtbare handwerkliche Präzision im polygonalen Dach

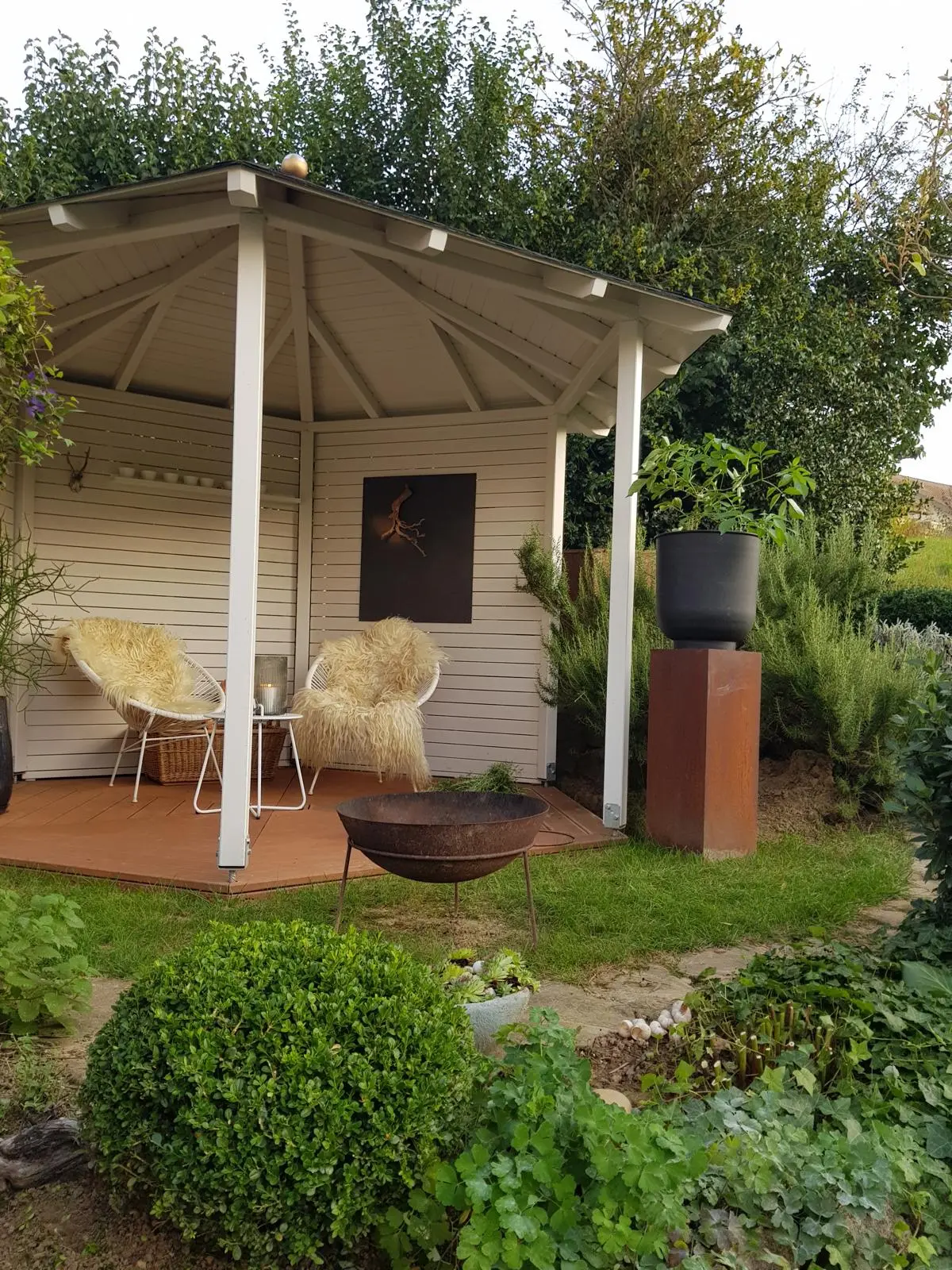

Schritt 6 · Fertigstellung
Fertiger Gartenpavillon als hochwertiger Aufenthaltsort im Garten
Nach Abschluss aller Arbeiten steht ein fertiger Holzpavillon, der sich als geschützter
Aufenthaltsbereich in den Garten einfügt. Das Referenzprojekt zeigt, wie aus einer individuellen Idee
ein klar geplanter und hochwertig umgesetzter Pavillon entstehen kann.
•
Geschützter Aufenthaltsbereich mit klarer Gartenwirkung
•
Grundlage für weitere individuelle Kundenprojekte
